Температура замера плотности эмульсии: Brix и показатель преломления в контроле концентрации СОЖ

Контроль концентрации смазочно-охлаждающей жидкости (СОЖ) в эмульсии - это не формальная процедура, а основа стабильной работы металлообрабатывающего оборудования. Рефрактометр остается самым доступным инструментом для этого, но его показания вызывают путаницу: одна шкала пишет «Brix», другая - «показатель преломления», третья - «% концентрации». На деле это разные параметры: градусы Brix (°Brix) - это калибровочная шкала, созданная для сахарозы, а показатель преломления (RI) - физическая величина, которая с ней связана, но не тождественна. Для эмульсий СОЖ прямой переход от °Brix к процентам концентрации невозможен без индивидуального графика, потому что рефрактометр измеряет суммарный эффект всех растворенных веществ. Столь же критична роль температуры: при 20 °C показатель преломления одного и того же раствора выше, чем при 25 °C, и поправка составляет ровно 0,0002 на каждый градус.

Эта статья разбирает различие между методами, показывает, как строить калибровочный график для конкретной СОЖ, и объясняет, почему контроль температуры замера - это не мелочь, а условие получения воспроизводимых результатов. Информация полезна технологам, снабженцам и инженерам, которые отвечают за качество рабочего раствора в цехе.

Основные термины: Brix, показатель преломления, концентрация эмульсии

Рефрактометр работает по одному физическому принципу, но шкалы и способы интерпретации показаний различаются.

Показатель преломления (RI, или n) - это отношение скорости света в вакууме к скорости света в веществе. Это фундаментальная оптическая величина, которая уникальна для каждого вещества и зависит от его плотности и молекулярного состава. Когда в воду растворяют какое-либо вещество, показатель преломления раствора становится больше, чем у чистой воды (для воды n ≈ 1,333 при 20 °C).

Градусы Brix (°Brix) - это калибровочная шкала, на которую заводы-производители рефрактометров наносят значения исходя из того, что 1°Brix соответствует 1 г сахарозы в 100 г раствора. Шкала Brix - удобное изобретение для пищевой и сахарной промышленности, где главный растворенный компонент - сахар, и его содержание хорошо коррелирует с показателем преломления. Но СОЖ содержит не сахар: в ней растворены ПАВ (поверхностно-активные вещества), соли, присадки. Показатель преломления раствора каждого из них отличается от сахарозы.

Концентрация эмульсии в цехе обычно выражается в процентах: это доля объема (или массы) концентрата СОЖ в рабочем растворе. Например, если в ванну вылили 100 л концентрата и долили водой до 1000 л, концентрация составляет 10%. Именно этот параметр необходимо контролировать: слишком низкая концентрация снижает смазывающую и охлаждающую способность, слишком высокая ведет к образованию пены и ускоренному окислению.

Температура замера как ключевой фактор точности

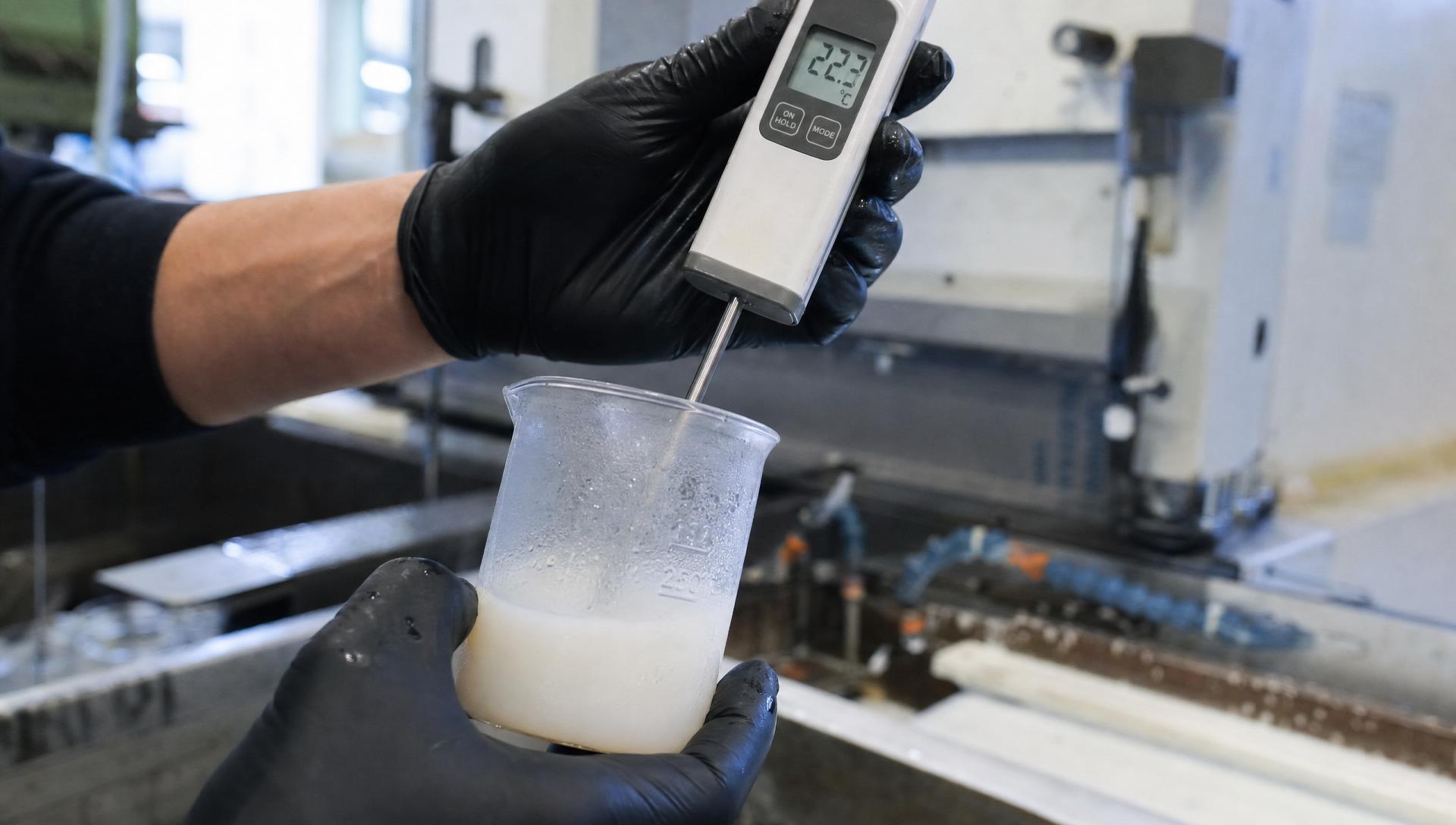

Температура пробы и окружающей среды - это не деталь инструкции, а основной источник погрешности при рефрактометрии.

Стандартная температура для измерения составляет 20 ± 0,3 °C. При этом условии показатель преломления раствора имеет нормальное значение, и все калибровочные таблицы производителей приборов построены именно на этой температуре.

Если температура отличается от 20 °C, необходимо применить температурную поправку. Физический закон: при повышении температуры молекулы вещества движутся интенсивнее, плотность жидкости уменьшается, и показатель преломления падает. При понижении температуры происходит обратное. Формула поправки выглядит следующим образом:

n = n₂₀ + (20 - t) × 0,0002

Здесь n - скорректированный показатель преломления, n₂₀ - измеренное значение при 20 °C, t - фактическая температура пробы в градусах Цельсия.

Пример расчета: если рефрактометр показал 1,355 при температуре 25 °C, то истинный показатель при 20 °C составит 1,355 + (20 - 25) × 0,0002 = 1,355 + (-0,001) = 1,354. Смещение показателя на 0,001 может соответствовать сдвигу концентрации на несколько процентов, в зависимости от крутизны калибровочного графика.

Многие современные цифровые рефрактометры оснащены автоматической компенсацией температуры (ATC). Прибор содержит датчик температуры и автоматически пересчитывает показания на стандартные 20 °C. Однако ATC имеет пределы: производитель указывает диапазон, например 10–40 °C, вне которого компенсация теряет точность. Поэтому даже с ATC цеховой работник должен убедиться, что температура пробы находится в паспортном диапазоне прибора.

Для ручных рефрактометров без ATC требуется ручной расчет поправки, что повышает риск арифметической ошибки. Практика показывает: если измерение проводят при «цеховой температуре» (например, 22–24 °C) и не вводят поправку, кажущаяся концентрация отличается от истинной на 1–2%, и это приводит к перекорректировкам рабочего раствора.

Почему Brix без калибровки не работает для СОЖ

Шкала Brix - это конвенция, применимая к растворам сахарозы, где между показателем преломления и массовой долей сахара существует четкая, предсказуемая зависимость.

Производители рефрактометров градуировали шкалу так, что каждому значению показателя преломления соответствует определенное число °Brix в расчете на сахарозу.

Для эмульсий СОЖ эта схема не работает по двум причинам:

Первая причина: интегральный характер измерения. Рефрактометр видит суммарный показатель преломления всех растворенных веществ, а не только активного компонента. Если в эмульсию попало постороннее масло, или в пробе присутствует загрязнение, которое само по себе имеет высокий показатель преломления, прибор это «засчитает» как увеличение концентрации СОЖ, хотя реального компонента может быть даже меньше.

Вторая причина: различие в показателе преломления компонентов. Для сахарозы показатель преломления растет линейно с концентрацией. Каждый грамм сахарозы в 100 г раствора добавляет одинаковое приращение к n. Но эмульгаторы, соли и присадки в СОЖ имеют иные молярные рефрактивности - величины, которые показывают, на сколько изменится n при растворении одного моля вещества. Молярная рефрактивность эмульгатора может быть в 1,5–2 раза выше или ниже, чем у сахарозы. Это означает, что прямое применение таблицы Brix в процентах для СОЖ систематически ошибочно.

Практический пример. Рефрактометр на шкале Brix показывает 10°Brix. По таблице из инструкции прибора, это соответствует 10% концентрации (для сахара). Но для конкретной СОЖ истинная концентрация может быть 8,5% или 11,5%, в зависимости от состава. Без свежего калибровочного графика закупщик неизбежно будет либо недоприливать, либо переливать концентрат в ванну, нарушая технологию.

Калибровочный график: как его построить

Единственный способ корректно использовать рефрактометр для контроля СОЖ - построить собственный калибровочный график для этого конкретного концентрата.

Процедура простая, но требует аккуратности.

Этапы построения

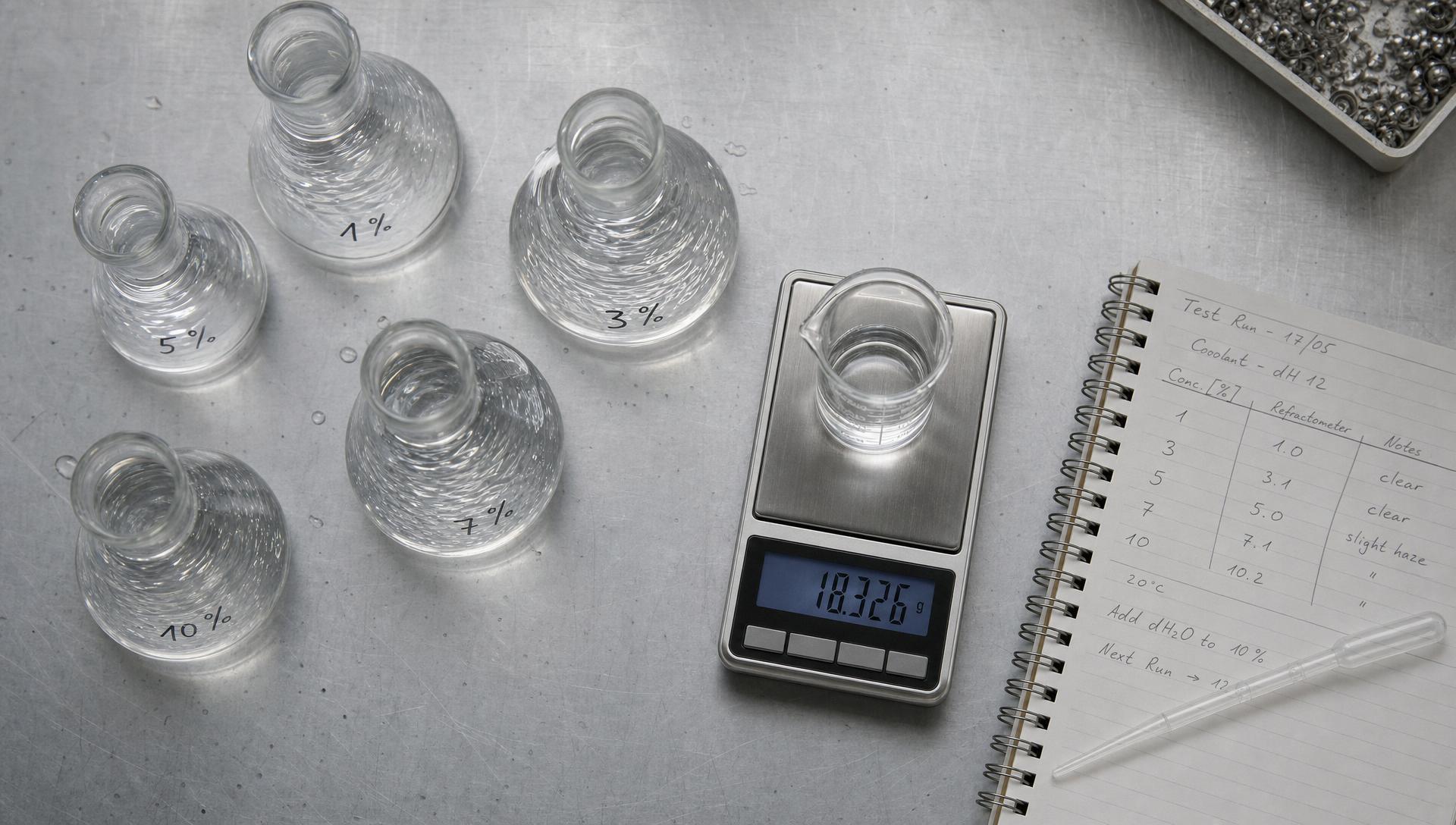

Шаг 1: Подготовка эталонных растворов. Готовят несколько (минимум три-четыре) эталонные смеси с точными, известными концентрациями. Обычно используют 5%, 10%, 15% (и опционально 20%). Каждый раствор готовят путем отмеривания точного объема концентрата (например, 50 мл) и разбавления его водой до точного общего объема (например, 1000 мл). Важно, чтобы вода была дистиллированной или деионизированной, чтобы ее собственный показатель преломления не вносил погрешность.

Шаг 2: Стабилизация температуры. Все эталонные растворы выдерживают в помещении при стабильной температуре (предпочтительно 20 ± 0,3 °C) в течение 30–60 минут, чтобы они достигли термального равновесия.

Шаг 3: Измерение показателя преломления. Для каждого эталона в одинаковых условиях (температура, чистота призмы, техника нанесения капли) измеряют показатель преломления (или °Brix, если прибору это удобнее; оба параметра эквивалентны и переводятся друг в друга). Результаты записывают в таблицу:

Концентрация СОЖ, %	Показатель преломления, n	Температура, °C
0 (вода)	1,333	20
5	1,338	20
10	1,343	20
15	1,348	20

Шаг 4: Построение графика. По данным строят график: по оси X - показатель преломления, по оси Y - концентрация в процентах. При правильной подготовке точки должны лечь на прямую линию (зависимость линейная). Если точки сильно разбросаны, это признак ошибки в подготовке или измерении.

Шаг 5: Вывод уравнения. Из графика получают линейное уравнение вида:

C = (n - n₀) / K

где C - концентрация СОЖ в процентах, n - измеренный показатель преломления, n₀ - показатель преломления чистой воды (1,333 при 20 °C), K - коэффициент, зависящий от компонентов конкретной СОЖ (обычно порядка 0,001–0,002).

Уравнение или график в ламинированном виде закрепляют на посту рефрактометра в цехе.

Актуальность графика

Калибровочный график имеет ограниченный срок действия. Если поставщик СОЖ изменит состав или появилась новая партия концентрата (особенно если она от другого производителя или серии), график может потерять точность. Рекомендуется перепроверять график как минимум один раз в три месяца, измерив одну из эталонных концентраций и убедившись, что точка по-прежнему лежит на графике с допуском ± 0,5%.

Подготовка пробы и техника измерения

Правильное измерение концентрации начинается не с прибора, а с самой пробы.

Даже идеальный рефрактометр даст неверный результат, если пробу отобрали неправильно.

Отбор пробы

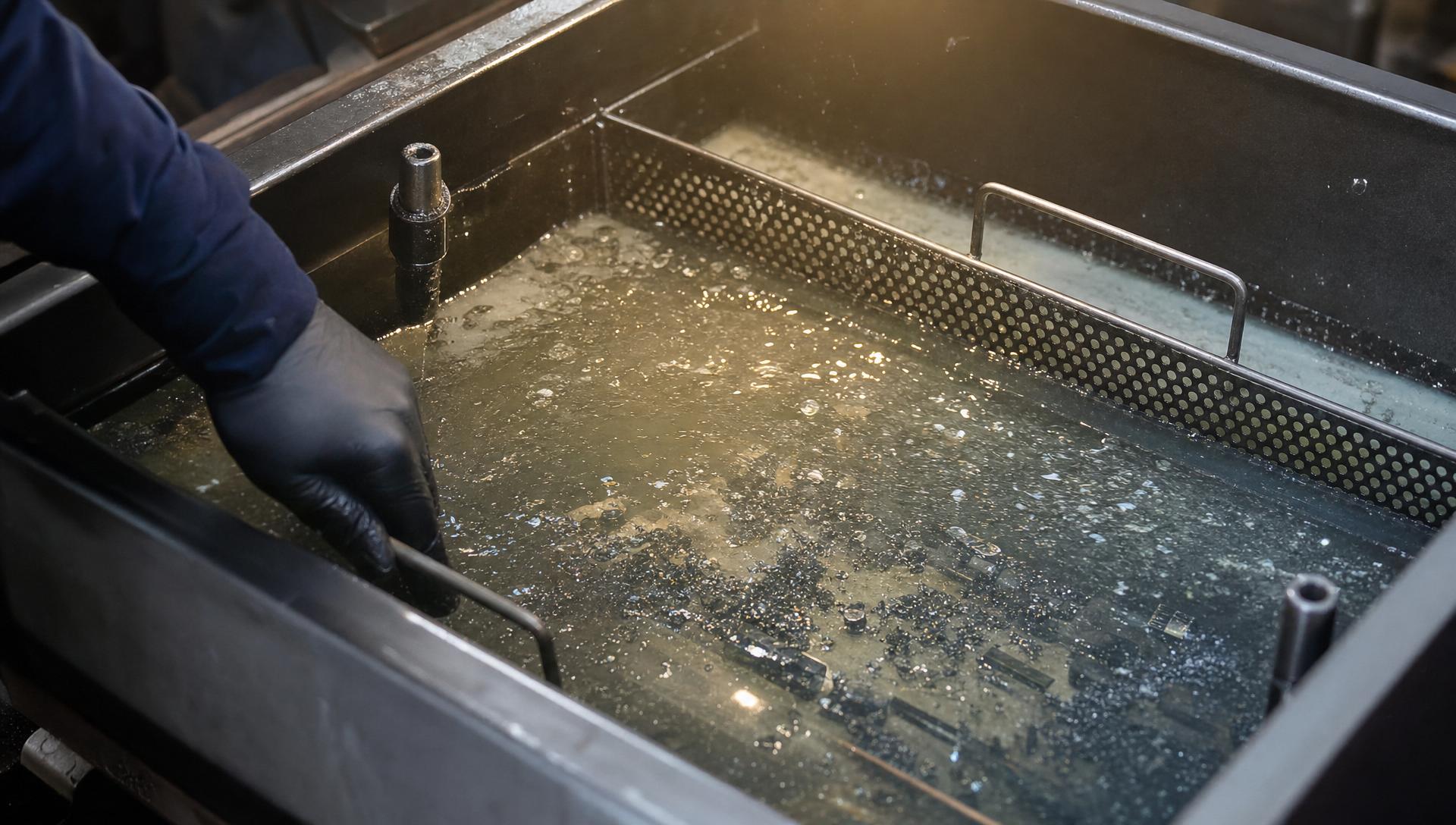

Пробу берут из рабочей ванны, но не с поверхности (там может быть масляная пленка или пена) и не со дна (там скапливаются осадки). Оптимальная точка отбора - из зоны интенсивного перемешивания, где рабочий раствор уже стабилизирован и прошел через фильтрующую систему. Объем пробы -50–100 мл, достаточный для того, чтобы успеть провести несколько измерений и разместить остаток для анализа.

Удаление масла и взвеси

Если в пробе видны капли масла (отделившегося из эмульсии) или механические частицы, их необходимо удалить. Есть два способа:

• Центрифугирование: пробу центрифугируют в течение 5–10 минут при скорости 1500–2000 об/мин. Масло всплывает вверх, твердые частицы оседают на дно, чистая эмульсия остается в середине. Отбирают именно среднюю часть.

• Естественный отстой: если центрифуги нет, пробу наливают в прозрачный цилиндр и оставляют на 24 часа при комнатной температуре. За это время масло всплывает, осадок оседает, и из середины отбирают 1–2 мл чистого раствора с помощью мерной пипетки.

Фильтрование через бумажный фильтр используют как дополнительный этап, если пробе не хватает центрифугирования.

Техника нанесения и измерения

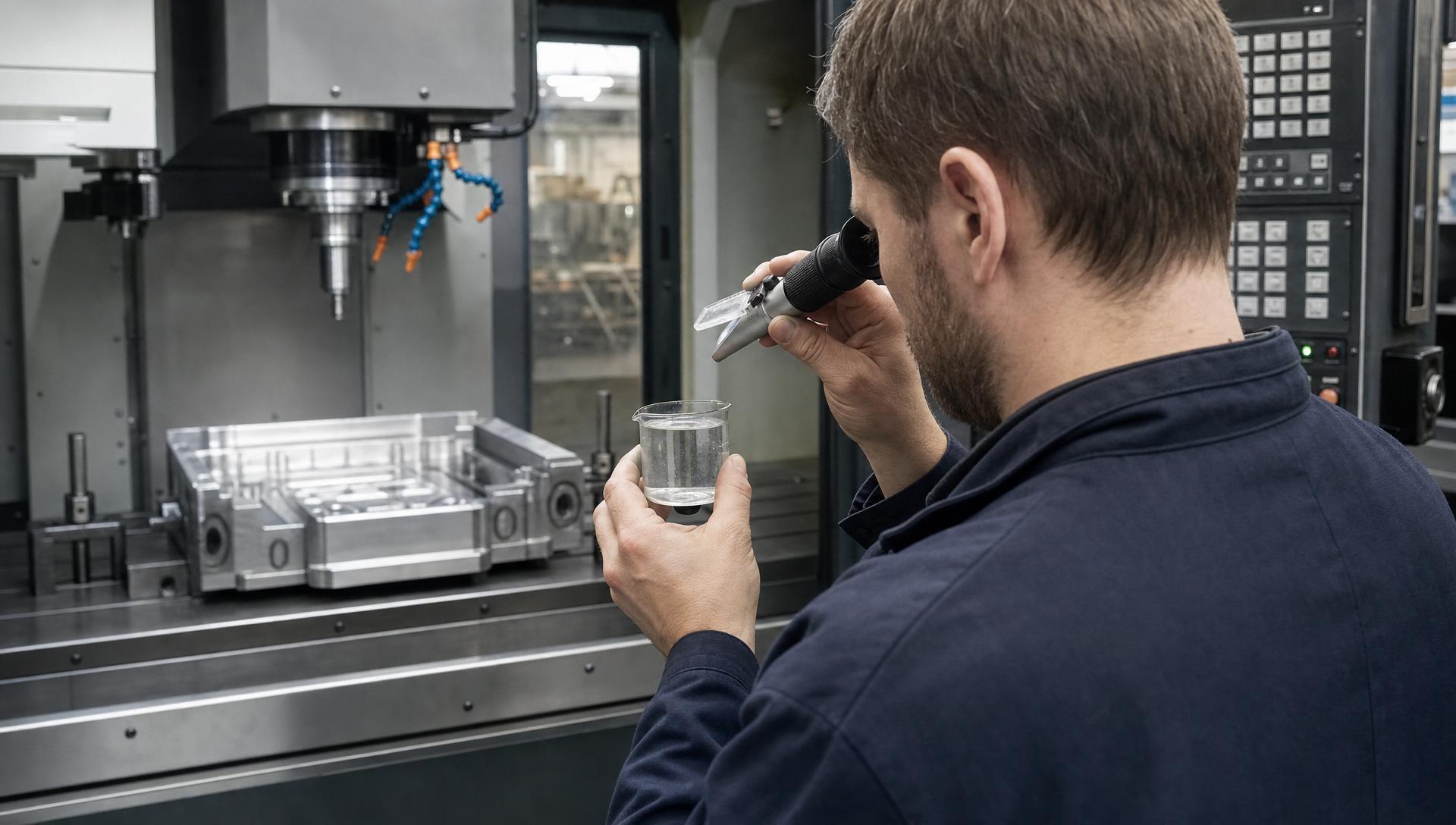

На ручном рефрактометре:

1. Подготовка призмы. Верхнюю (измерительную) призму протирают мягкой неворсистой тряпкой, смоченной в дистиллированной воде, и вытирают насухо.

2. Нанесение капли. На нижнюю призму наносят 1–2 капли пробы и закрывают верхней призмой. Капля распределяется тонким слоем. Критически важно избежать пузырьков воздуха - они исказят границу поля и сделают отсчет невозможным.

3. Фокусировка. Держа прибор против источника света, глядят в окуляр и поворачивают фокусировочный винт до появления четкой границы между светлой и темной зонами. Граница должна быть резкой. Если она размыта, это признак пузырька или загрязнения.

4. Отсчет. По пересечению границы со шкалой снимают показание - это показатель преломления или °Brix.

5. Очистка. После каждого измерения (особенно если измеряли раствор со щелочью или кислотой) призму немедленно промывают дистиллированной водой и вытирают.

На цифровом рефрактометре процедура проще: каплю наносят аналогично, прибор автоматически подсвечивает границу и выводит значение на дисплей. Если в приборе есть ATC, он выводит показание уже скорректированное на текущую температуру.

Калибровка перед сменой

Перед началом рабочей смены (и особенно если прибор долгое время не использовался) обязательно проводят калибровку на нулевой точке. На чистую призму наносят каплю дистиллированной воды и проверяют, что показатель преломления равен 1,333 (или 0°Brix на стандартной шкале). Если показание отличается, вводят соответствующую поправку в приборе (если это допускается конструкцией) или учитывают отклонение в расчетах.

Выбор между ручным и цифровым рефрактометром

В цехе используют два типа приборов, и каждый имеет свои преимущества и ограничения.

Ручной рефрактометр

Это механический прибор с окуляром, шкалой и фокусировочным винтом. Работает без электричества, надежен, дешев в обслуживании. Однако требует опыта оператора: нужно научиться фокусировать окуляр так, чтобы граница была четкой, и снимать показание с достаточной точностью. Если оператор спешит или температура пробы отличается от 20 °C, ошибка легко достигает 1–2%. Ручной рефрактометр не имеет встроенной компенсации температуры, поэтому требует применения формулы поправки или использования таблиц коррекции.

Цифровой рефрактометр

Это электронный прибор с дисплеем и часто со встроенным датчиком температуры. Показание выводится в виде числа на экране, что исключает субъективность отсчета. Для контроля концентрации СОЖ рефрактометр EFELE Рефрактометр для СОЖ (Brix 0-20%), оснащенный автоматической компенсацией температуры, обеспечивает точность в диапазоне 0-20% без необходимости вводить ручные поправки, при условии, что температура пробы не выходит за пределы паспортного диапазона (обычно 10–40 °C). Это снижает вероятность ошибки оператора.

Практический выбор

Для небольших цехов с регулярной проверкой один раз в смену ручной рефрактометр экономичен и достаточен, если обучить оператора. Для крупных производств, где измерения проводят чаще (каждый час или при каждой корректировке ванны), цифровой прибор с ATC экономит время и повышает надежность. Оба типа требуют регулярной поверки (калибровки на воде) и чистки призм.

Типичные ошибки и заблуждения оператора

На практике в цехах встречаются повторяющиеся ошибки, которые приводят к неконтролируемым колебаниям концентрации.

Заблуждение 1: «°Brix автоматически равны процентам концентрации»

Многие операторы берут показание рефрактометра на шкале Brix и напрямую считают это процентом СОЖ. На деле - как было описано выше - это верно только для сахарозы. Для СОЖ это приводит к систематической ошибке в несколько процентов. Решение: использовать собственный калибровочный график, построенный для конкретного концентрата.

Заблуждение 2: «Температура не влияет, если прибор цифровой»

Даже цифровой рефрактометр имеет пределы ATC. Если его принесли с холодного склада (5 °C) и сразу измерили в теплом цехе (30 °C), автоматическая компенсация может выйти за пределы своей точности. Правило: дать прибору постоять в цехе 20–30 минут перед началом работы, чтобы он прогрелся до окружающей температуры.

Заблуждение 3: «Можно отбирать пробу с поверхности ванны»

На поверхности эмульсии часто образуется пена или собирается отделившееся масло. Проба с поверхности не будет репрезентативна для всего раствора. Правило: отбирать из глубины, из зоны перемешивания.

Заблуждение 4: «Пузырьки в капле не важны»

Воздушный пузырек под призмой создает неправильное преломление света. Граница поля становится размытой, и отсчет делают по "примерно видимой" границе, получая ошибку 0,5–2% на экране. Правило: тщательно распределять каплю на призме, слегка покачивая прибор, чтобы вытеснить пузырьки.

Заблуждение 5: «Показания падают при нагреве - это значит эмульсия испортилась»

При нагреве показатель преломления физически уменьшается (плотность жидкости падает). Это не означает, что концентрация СОЖ упала; это просто изменение физического параметра. Если в цехе жарко (30 °C) и рефрактометр показывает 9°Brix, а по графику это соответствует 8,5% концентрации, то эмульсия в норме. Правило: либо проводить измерение при стандартной температуре 20 °C (охладить пробу), либо вводить температурную поправку.

Часто задаваемые вопросы

Почему на одном рефрактометре показание 10°Brix, а на другом 10,3°Brix для одной и той же пробы?

Две возможные причины: во-первых, приборы могут иметь разные диапазоны калибровки и точность (обычно ± 0,2–0,5%); во-вторых, они измеряли при разных температурах или одного из них не калибровали на воде перед измерением. Решение: регулярно проверяют оба прибора на дистиллированной воде (должно быть 1,333 или 0°Brix) и используют один «эталонный» приборный для контроля концентрации.

Нужно ли пересчитывать калибровочный график, если поменялась поставщик СОЖ?

Да, нужно. Даже если концентрат имеет аналогичный состав и назначение, молярная рефрактивность компонентов может отличаться на 5–10%. Это приведет к смещению всей кривой. Рекомендуется построить новый график за 30 минут работы, используя три-четыре эталонные концентрации, прежде чем начинать контроль в производстве.

Как часто проверять точность рефрактометра?

Минимум один раз в месяц проводят поверку на дистиллированной воде (должно быть точное значение 1,333 или 0°Brix при 20 °C). Перед началом рабочей смены - также калибровка на воде. Раз в квартал рекомендуется перепроверить один из эталонных растворов калибровочного графика, чтобы убедиться, что связь между показателем и концентрацией не дрейфовала.

Можно ли использовать один калибровочный график для разных марок СОЖ?

Нет. Каждая марка и каждый концентрат имеют собственный состав и собственную кривую зависимости показателя преломления от концентрации. Использование чужого графика приведет к систематической ошибке. Лучше потратить 30 минут на построение правильного графика, чем весь месяц работать с неверными данными и корректировать ванны.

Что делать, если центрифуги нет и 24-часовой отстой невозможен?

Альтернатива: профильтровать пробу через хлопчатобумажный или стеклянный фильтр в несколько слоев, удаляя макси видимое масло и частицы. Это снизит, но не полностью исключит погрешность от взвеси. Результат будет менее надежен, но в экстренном случае лучше приблизительное измерение, чем полное отсутствие контроля.

Заключение

Различие между Brix и показателем преломления - это различие между калибровочной шкалой и физической величиной. Для контроля концентрации СОЖ нельзя полагаться на готовые таблицы Brix, рассчитанные для сахара: необходимо построить собственный график для конкретного концентрата, измерив эталонные растворы с концентрациями 5%, 10% и 15% при стандартной температуре 20 ± 0,3 °C. Температура замера плотности эмульсии - ключевой фактор: каждый градус Цельсия вносит поправку 0,0002 в показатель преломления, что может переиначить процент концентрации на 1–2%.

Практически это означает: подготовьте пробу правильно (центрифугирование или 24-часовой отстой), измеряйте при стабильной температуре или применяйте формулу поправки, регулярно калибруйте прибор на воде и ведите журнал контроля. Эти шаги отнимут 10–15 минут в начале смены и сэкономят часы переделок и брака благодаря стабильному качеству рабочего раствора. Смещение концентрации на 5–10% может не быть видно невооруженным глазом, но оно непременно скажется на стойкости инструмента и качестве обработки в течение недели.
