Контроль качества СОЖ: расчет процентного раствора и точные методы проверки

Расчет процентного раствора смазочно-охлаждающей жидкости (СОЖ) основан на универсальной формуле массовой доли: C(%) = (масса концентрата ÷ общая масса раствора) × 100. Точность до тысячных здесь критична: отклонение даже на 0,5% меняет смазочные и коррозийные свойства, приводя к браку деталей или ускоренному окислению. Это руководство предназначено для технических специалистов, инженеров и закупщиков, ответственных за приготовление и контроль СОЖ на станках. Вы узнаете универсальную формулу расчета, методы проверки концентрации рефрактометром, как температура и плотность влияют на точность, а также нормы для разных операций - от 1-2% при шлифовании до 10-12% при резании твердых металлов.

Несмотря на кажущуюся простоту, расчет часто выполняется неправильно. Некоторые пренебрегают учетом плотности и температуры, другие игнорируют правильный порядок смешивания (концентрат в воду, а не наоборот) или недостаточно часто контролируют концентрацию. В результате СОЖ становится нестабильной, выпадает в осадок или теряет смазочные свойства. Эта статья разберет каждый аспект расчета и контроля качества СОЖ, чтобы вы избежали этих ошибок и обеспечили стабильность рабочего раствора.

Базовая формула расчета концентрации раствора

Основа расчета любого процентного раствора - формула массовой доли.

При первичной заливке станка или ванны нужно знать объем системы и требуемую концентрацию. Если объем системы V_сист (в литрах) и концентрация C_треб (в процентах), то объем концентрата вычисляется как:

V_конц = (V_сист × C_треб) / 100

Однако это формула объемная, а наиболее точный расчет ведется через массу:

C(%) = (m_концентрата ÷ m_раствора) × 100

где m_раствора = m_концентрата + m_воды.

Пример: если нужно приготовить раствор концентрацией 6%, и объем системы 100 литров, то при плотности концентрата ~1,05 г/см³ и воды ~1,0 г/см³ объемный расчет даст примерно 6 литров концентрата. Однако массовый расчет будет точнее: 6% от 100 кг раствора = 6 кг концентрата, что соответствует примерно 5,7 литра концентрата с учетом плотности. Разница кажется малой, но при работе с тонкими допусками (например, 5,8% вместо требуемых 6,0%) она приведет к нестабильности смазки.

Для корректировки уже существующего раствора (если концентрация сдвинулась) используется формула разбавления:

C₁ × V₁ = C₂ × V₂

откуда конечный объем: V₂ = (C₁ × V₁) / C₂

Например, если в ванне 80 литров раствора с концентрацией 7%, а нужна 5%, то V₂ = (7 × 80) / 5 = 112 литров. Это значит, нужно добавить 32 литра чистой воды.

Используемые точные значения концентраций следует записывать с точностью до десятых (например, 6,2%, а не 6%). Это позволяет отследить динамику и вовремя заметить тренд испарения или окисления.

Методы контроля качества: рефрактометрия и показатель преломления

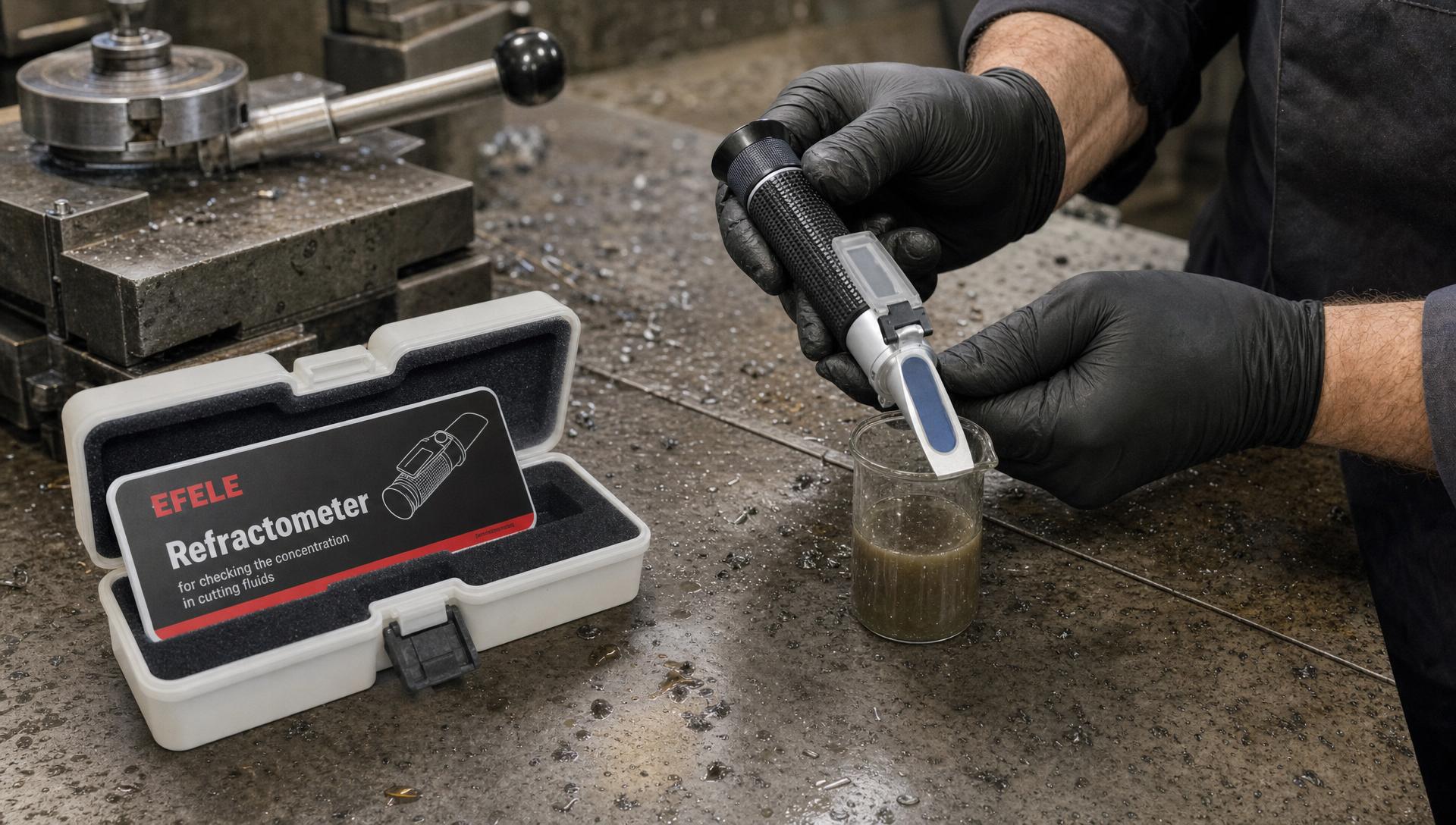

Рефрактометр - портативный прибор для определения концентрации СОЖ на месте работы.

Он показывает показатель преломления света в градусах Брикс (°Bx), но это не прямая концентрация. Для пересчета в проценты используется формула:

C(%) = (Y + X) / K

где: - Y - показание рефрактометра в градусах Брикс - X - корректирующий коэффициент (часто равен нулю, но может быть указан в инструкции производителя) - K - коэффициент рефракции конкретной СОЖ (например, 0,5, 0,6 или другой)

Пример: если рефрактометр показал 10°Bx, а коэффициент рефракции K = 0,5, то C(%) = (10 + 0) / 0,5 = 20%. Если же K = 2, то C(%) = 10 / 2 = 5%.

Коэффициент K - величина индивидуальная для каждой смазочно-охлаждающей жидкости. Она указана в паспорте качества продукта или в техническом регламенте производителя. Использование неправильного коэффициента приведет к ошибке в определении концентрации.

Перед измерением пробу необходимо центрифугировать для удаления посторонних масел и механических примесей. Это исключит искажения показаний из-за загрязнений. Рефрактометр следует калибровать перед началом измерений на той же воде, которая используется для приготовления раствора. Это гарантирует, что погрешность измерения будет минимальной.

Влияние плотности СОЖ и температуры на точность расчета

Температура - один из главных факторов, влияющих на показания рефрактометра.

На каждый градус Цельсия отклонения от 20°C показатель преломления меняется на величину 0,0002. Это означает, что при разнице в 10°C ошибка может составить 0,002, что при пересчете по формуле дает погрешность в концентрации на 0,4% или более - отклонение, недопустимое при работе с жесткими допусками.

Чтобы исключить влияние температуры, используются портативные рефрактометры с автоматической температурной компенсацией. Такие приборы учитывают текущую температуру пробы и вносят поправку автоматически, позволяя получать точные результаты без необходимости вычислять 0,0002 × (20 - t) вручную. Это критично при контроле в цехе, где температура может колебаться от холода зимой до тепла летом рядом с горячей ванной обработки. Рефрактометры с автоматической компенсацией (например, приборы EFELE для контроля концентрации СОЖ) исключают необходимость запоминать и применять температурную поправку в полевых условиях.

Плотность СОЖ и воды также различаются, особенно при изменении температуры. Если концентрат имеет плотность 1,05 г/см³, а вода - 1,0 г/см³, то объемное соотношение (литры) и массовое (килограммы) не совпадут. Для точного расчета рекомендуется всегда пересчитывать объемные доли в массовые, используя плотность каждого компонента.

Требования к воде для приготовления раствора строгие: температура должна быть в диапазоне 15-25°C, а жесткость соответствовать требованиям ГОСТ. Холодная или жесткая вода может вызвать нарушение стабильности эмульсии и выпадение в осадок, особенно при высоких концентрациях.

Правильный порядок разведения СОЖ и требования к воде

Алгоритм разведения состоит из нескольких критических шагов.

Главное правило: всегда добавляйте концентрат в воду при постоянном перемешивании. Добавление воды в концентрат категорически запрещено, так как это приводит к образованию гелеобразных структур, которые затем невозможно разрушить.

Порядок действий: - Залейте чистую воду нужной температуры (15-25°C) в смешивающую емкость - При включенном перемешивании медленно добавляйте рассчитанное количество концентрата - Перемешивайте 15-20 минут до полной гомогенизации (однородного размешивания) - Дайте смеси отстояться в течение 60 минут при комнатной температуре - После отстоя проведите контроль концентрации рефрактометром

Требования к воде критичны для долговечности раствора. Используйте воду, соответствующую требованиям ГОСТ по жесткости. Слишком жесткая вода содержит соли кальция и магния, которые взаимодействуют с компонентами СОЖ и вызывают нестабильность. Дистиллированная вода - оптимальный вариант, если доступна.

Температура воды при смешивании влияет на скорость гидратации компонентов и формирование структуры эмульсии. Холодная вода замедляет процесс, горячая может вызвать разрушение поверхностно-активных веществ. Именно поэтому диапазон 15-25°C считается оптимальным.

Нормы концентрации для разных операций металлообработки

Требуемая концентрация СОЖ зависит от типа операции обработки.

Более деликатные операции требуют меньшей концентрации, более интенсивные - большей.

Операция	Рекомендуемая концентрация
Шлифование	1-2%
Токарная обработка	4-8%
Резание твердых металлов	10-12%
Синтетические СОЖ универсального назначения	1-10%

При шлифовании (1-2%) нужна тонкая пленка смазки, которая уменьшает трение между абразивным кругом и материалом, но не должна забивать зерна круга. Избыточная концентрация здесь приведет к перегреву, прижиганию поверхности и потере точности.

При резании твердых металлов (10-12%) требуется мощная защита от коррозии и глубокая смазка в зоне контакта инструмента с деталью. Низкая концентрация здесь неприемлема, так как смазочный слой будет нарушен под действием давления и температуры.

Токарная обработка занимает промежуточное положение (4-8%), так как интенсивность нагрева и давления меньше, чем при резании, но выше, чем при шлифовании. Конкретное значение в диапазоне выбирается в зависимости от материала детали и геометрии инструмента.

Синтетические СОЖ часто допускают более широкий диапазон (1-10%), так как они обладают лучшей смазочностью и стабильностью, чем минеральные. Это дает больше гибкости при подборе концентрации в зависимости от конкретного процесса.

Частые ошибки при расчете и как их избежать

Распространенные заблуждения при расчете и разведении СОЖ приводят к потерям и браку.

Вот основные ошибки и правильные подходы:

Ошибка	Почему это неправильно
Смешивание воды и концентрата в любой пропорции без расчета	Концентрация будет случайной. Даже 0,5% отклонение меняет смазочные и коррозийные свойства. Результат - брак деталей или коррозия станка
Добавление воды в концентрат вместо наоборот	Образуются гелеобразные структуры, которые невозможно разрушить перемешиванием. Раствор становится непригодным
Игнорирование температуры при измерении рефрактометром	Показатель преломления меняется на 0,0002 за каждый °C. При отклонении на 10°C ошибка достигает 0,002, что при пересчете дает 0,4% или более
Использование неправильного коэффициента рефракции (K)	Каждая СОЖ имеет свой K, указанный в паспорте. Ошибка в коэффициенте приведет к неверному определению концентрации
Контроль концентрации раз в месяц	В интенсивных режимах СОЖ испаряется и окисляется быстро. Контроль должен быть минимум раз в неделю, в тяжелых условиях - раз в несколько дней
Использование жесткой воды для приготовления	Соли кальция и магния вызывают нестабильность эмульсии. Раствор выпадает в осадок и теряет смазочные свойства
Расчет только по объему без учета плотности	Плотность концентрата и воды разная. Объемный расчет может дать ошибку в несколько процентов по массе

Избежать этих ошибок помогают: четкий алгоритм разведения, использование весов для массового расчета, регулярный контроль рефрактометром с учетом температурной поправки, и верная идентификация коэффициента K по документации производителя.

Часто задаваемые вопросы

Почему нельзя добавлять воду в концентрат?

При добавлении воды в концентрат высокой плотности происходит локальное тепловыделение и загустевание смеси. Образуются гелеобразные комки, которые больше не размешиваются. Правильный порядок (концентрат в воду) обеспечивает постепенное гидратирование компонентов и формирование однородной эмульсии.

Как часто нужно контролировать концентрацию СОЖ?

Минимум раз в неделю. В интенсивных режимах обработки (высокие скорости, тяжелые материалы) контроль проводится раз в несколько дней. СОЖ испаряется, компоненты окисляются, и концентрация естественным образом растет. Раннее выявление сдвига позволяет вовремя разбавить раствор.

Можно ли использовать обычную воду из крана?

Не рекомендуется. Обычная вода содержит соли жесткости (кальций, магний), которые могут вызвать нестабильность эмульсии и выпадение в осадок. Используйте дистиллированную или деионизированную воду, либо убедитесь, что жесткость воды соответствует требованиям ГОСТ.

Как рефрактометр связан с концентрацией СОЖ?

Рефрактометр показывает показатель преломления в градусах Брикс (°Bx). Это не прямая концентрация. Для пересчета используется формула C(%) = (Y + X) / K, где K - коэффициент рефракции, специфичный для каждой СОЖ. Коэффициент K указан в паспорте качества производителя.

Влияет ли температура пробы на показания рефрактометра?

Да. Показатель преломления меняется на 0,0002 за каждый градус Цельсия отклонения от 20°C. При измерении при 15°C вместо 20°C показание будет завышено на 0,001, что при пересчете может дать ошибку 0,2-0,5% в зависимости от коэффициента K. Рефрактометр с автоматической температурной компенсацией исключает эту ошибку.

Заключение

Расчет процентного раствора СОЖ - это не просто смешивание жидкостей, а точная операция, требующая соблюдения формулы массовой доли, правильного порядка разведения и регулярного контроля качества. Используйте формулу C(%) = (масса концентрата ÷ общая масса раствора) × 100, добавляйте концентрат в воду (не наоборот), проводите гомогенизацию 15-20 минут и контролируйте концентрацию рефрактометром минимум раз в неделю. Учитывайте температурную поправку 0,0002 на каждый °C при работе с рефрактометром и используйте воду температурой 15-25°C в соответствии с требованиями ГОСТ.

Следующий шаг: определите требуемую концентрацию для вашей операции из таблицы (1-2% для шлифования, 4-8% для токарной обработки, 10-12% для резания твердых металлов), рассчитайте необходимый объем концентрата и воды, выполните разведение по алгоритму, и проведите первый контроль после 60-минутного отстоя. Затем переходите на график еженедельного контроля и корректировки концентрации по мере необходимости.
