Смазка для токарных патронов

Токарный патрон является одним из ключевых элементов токарного станка, который обеспечивает надежное крепление и фиксацию заготовки. Однако для длительной службы и качественного выполнения работы необходимо правильно подобрать смазку, которая будет обеспечивать надлежащее смазывание и охлаждение трущихся деталей.

В данной статье мы рассмотрим особенности и критерии выбора смазки для токарных патронов.

Устройство токарных патронов

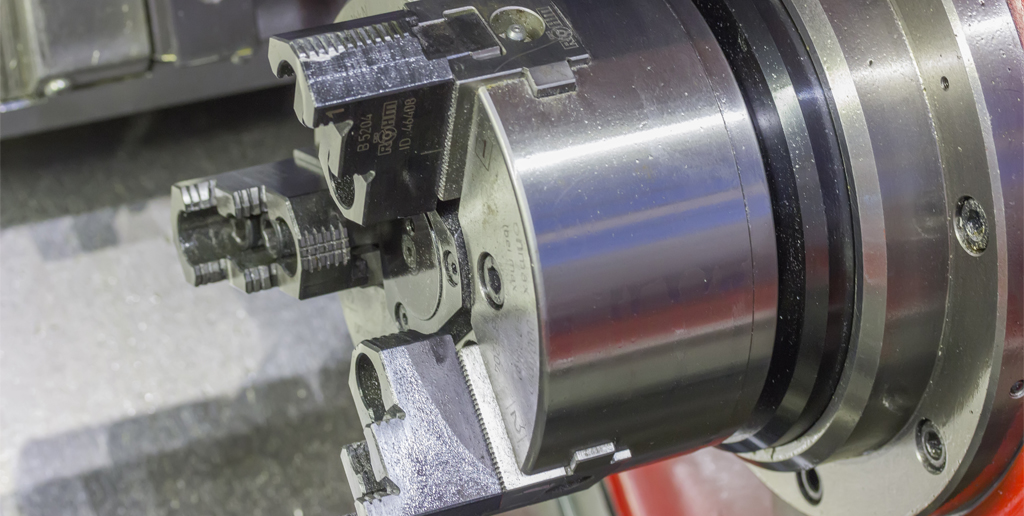

Токарный патрон – устройство, которое используется для зажима и фиксации заготовок во время металлообработки на токарном станке. Он представляет собой цилиндрическое устройство, которое устанавливается на шпиндель токарного станка.

Основные компоненты патрона:

• Корпус
• Прямые и обратные кулачки
• Спиральный диск
• Ключ
• Фланец

Источник изображения: serato / www.shutterstock.com/ru

Одним из ключевых факторов, который определяет возможности в обработке различных изделий, является конструкция и количество кулачков. В зависимости от этого, патроны подразделяются на несколько типов, каждый из которых предоставляет определенные преимущества в работе с конкретными заготовками.

Типы токарных патронов:

• Двухкулачковые: Этот тип патронов оптимально подходит для зажима маленьких несимметричных заготовок. Их конструкция обеспечивает надежное удержание и возможность точной обработки таких заготовок.

• Трёхкулачковые с самоцентрирующейся конструкцией: Этот тип патронов широко используется при работе с круглыми и шестигранными изделиями. Они позволяют получить быструю центровку и надежную фиксацию. Эта конструкция делает их удобными и эффективными при обработке разных деталей.

• Четырехкулачковые патроны с независимой фиксацией зажимов: Прекрасно подходит для обработки прямоугольных и несимметричных заготовок, а также для квадратных прутков. Их независимая фиксация обеспечивает устойчивость и точность обработки таких деталей.

• Шестикулачковые патроны с самоцентрирующейся конструкцией: Способны обрабатывать тонкостенные детали благодаря минимальным усилиям смятия. Шесть кулачков равномерно распределяют усилия сжатия, что делает их оптимальным выбором для обработки таких деталей.

Выбор правильного типа токарного патрона зависит от конкретных требований обработки и формы заготовок. Этот многообразный выбор обеспечивает возможность эффективной и точной обработки деталей различной формы и размеров. Оптимально подобранный токарный патрон является ключом к успешному процессу металлообработки и достижению высоких стандартов качества изготовления деталей.

Обслуживание токарных патронов

Обслуживание токарных патронов является важным этапом в обеспечении их долгой и надежной работы. Несоблюдение требований по уходу может привести к выходу патрона из строя и повреждению обрабатываемых деталей.

Для поддержания чистоты на поверхности патрона следует регулярно удалять грязь, масло и стружку. Это поможет предотвратить повреждения и повысить точность обработки.

Перед началом работы необходимо проверять состояние всех компонентов патрона. Особое внимание следует уделить зажимным кулачкам. В случае обнаружения повреждений или значительного износа их следует заменить.
Важно использовать подходящую смазку для токарных патронов, которая обеспечит надежную защиту деталей и снизит трение.

Функции смазки для токарного патрона

Из-за конструктивных особенностей токарного патрона, большая площадь контакта приводит к сильному трению. В сочетании с высокими осевыми нагрузками это создает значительную разницу в производительности между хорошо и плохо смазанными патронами, что может приводить к потере силы захвата до 30% и более.

Также стоит учесть потерю сцепления из-за воздействия центробежных сил. При работе на высоких оборотах могут возникнуть проблемы с надежной фиксацией детали. Регулярное смазывание патрона обеспечивает стабильный коэффициент трения и безопасную работу.

Смазка для токарного патрона выполняет несколько функций:

• Снижение трения между деталями патрона, что минимизирует их износ и повышает точность обработки.
• Охлаждение трущихся деталей, не допуская их перегрев и деформацию.
• Защита от коррозии, предотвращая образование ржавчины и других видов коррозии, что может привести к заклиниванию патрона и потере точности обработки

Требования к смазкам для токарных патронов:

• Высокая адгезия к металлическим поверхностям
• Отличные разделительные и противоизносные свойства
• Стойкость к вымыванию смазочно-охлаждающими жидкостями
• Способность предотвращать скачкообразное перемещение деталей
• Повышенная несущая способность
• Защита от фреттинг-коррозии

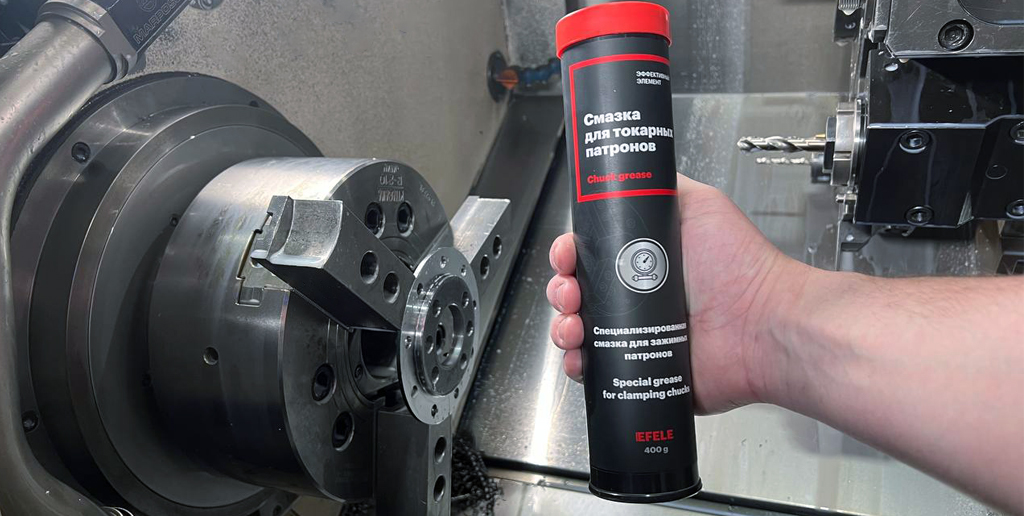

Не все материалы отвечают вышеназванным требованиям. Смазка для токарных патронов EFELE является качественным и эффективным смазочным материалом, разработанным специально для использования в токарных патронах. В основе его состава лежит минеральное базовое масло с добавлением органического загустителя и специализированных антифрикционных компонентов.

Одним из ключевых преимуществ данной смазки является ее превосходная адгезия к металлическим поверхностям, что позволяет не только защитить детали от износа, но и уменьшить трение. Это, в свою очередь, способствует повышению точности обработки деталей и снижению вероятности возникновения дефектов.

Кроме того, данная смазка прекрасно справляется с высокими температурами, с которыми приходится сталкиваться в процессе работы токарных патронов. Благодаря своей термической стабильности, она способна выдерживать температуры до +130 °C.

Следует также отметить, что данная смазка обеспечивает надежную защиту металлических поверхностей токарных патронов от коррозии и других негативных воздействий окружающей среды.

Преимущества Смазки для токарных патронов EFELE:

• Эффективная защита патрона от износа и заедания
• Повышение точности и качества обработки
• Предотвращение скачкообразных движений
• Стойкость к воздействию СОЖ
• Увеличение силы захвата в два раза

Как применять смазку для токарных патронов?

Применение смазки для токарных патронов представляет собой несложный процесс, но важно придерживаться следующих шагов:

• Очистка: Перед нанесением смазки убедитесь, что поверхности патрона чисты и освобождены от старой смазки и загрязнений.

• Равномерное нанесение: Наносите смазку равномерно на внутренние поверхности токарного патрона, а также на механизмы зажима.

• Обслуживание: Регулярно проверяйте уровень смазки и обеспечивайте ее добавление по мере необходимости.

Смазка для токарных патронов - это неотъемлемая часть обслуживания оборудования. Правильный выбор и применение смазки помогут увеличить срок службы патрона, обеспечить его надежную работу и гарантировать качественную обработку деталей. Следует придерживаться рекомендаций производителя и проводить регулярное обслуживание.
