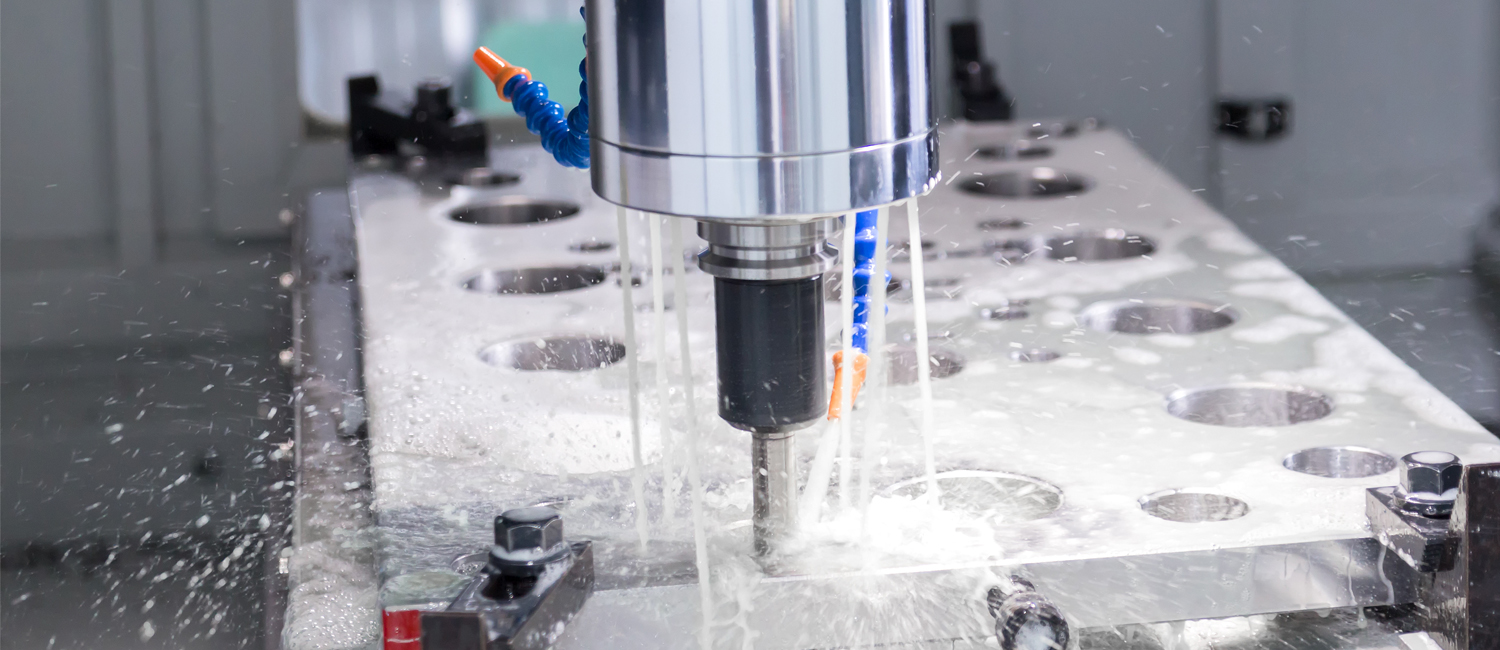

Подача СОЖ: основные способы

Производственный процесс металлообработки требует особого внимания ко всем деталям. Одним из ключевых элементов, обеспечивающих качество и эффективность работы, является подача смазочно-охлаждающих жидкостей (СОЖ). Правильно выбранный метод способен не только продлить срок службы оборудования, но и улучшить качество конечного продукта.

В этой статье мы рассмотрим основные способы подачи СОЖ: режим полива, напорной струёй, распыление, импульсный, а также подачу по каналам, находящимся в режущем инструменте.

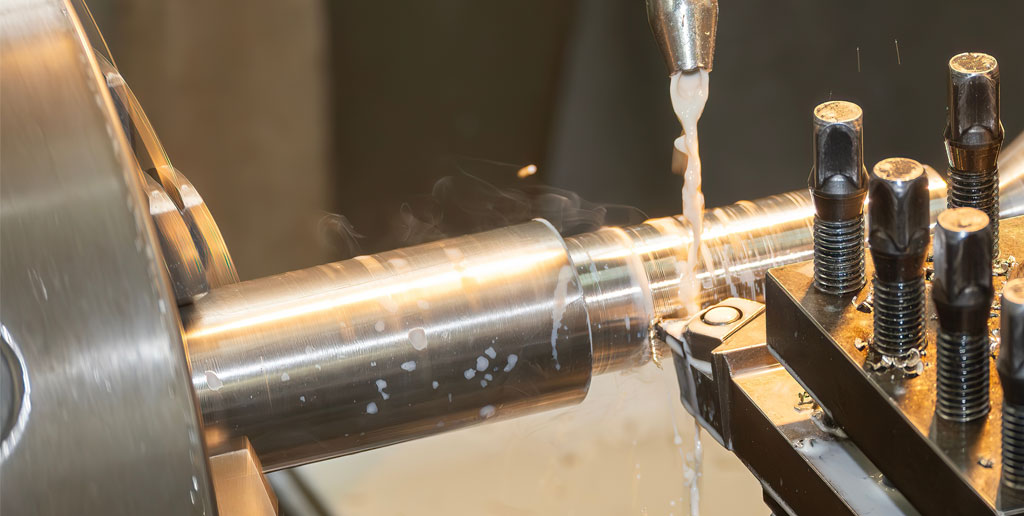

Режим полива

Режим полива, также известный как метод свободно падающей струи, представляет собой один из самых простых и экономически выгодных способов подачи смазочно-охлаждающих жидкостей. Этот метод широко используется в различных отраслях промышленности благодаря своей простоте и доступности. Чаще всего его применяют при наружной и внутренней токарной обработке, фрезеровке, нарезании резьбы, шлифовании.

В рамках этого метода, СОЖ подается на обрабатываемую поверхность под действием силы тяжести. Давление при этом составляет 0.03-0.1 МПа. Система обычно состоит из резервуара с жидкостью, труб и насадок, через которые состав попадает в зону обработки.

Однако такой метод полива не всегда обеспечивает оптимальные условия охлаждения, особенно при повышенных температурах и скоростях. Он также может привести к более высокому потреблению СОЖ в сравнении с другими способами подачи, что важно учитывать при планировании производственного процесса.

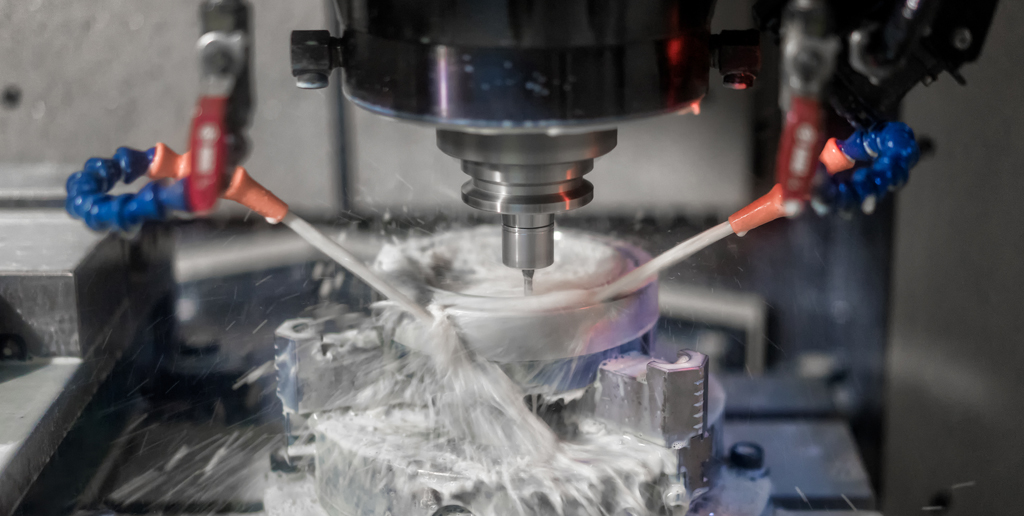

Подача напорной струей

Метод подачи представляет собой более сложную и эффективную альтернативу обычному режиму полива. Этот метод широко используется в условиях, где требуется интенсивное охлаждение и смазка.

Основой работы метода напорной струёй является использование специального оборудования, которое с помощью насосов создает высокое давление для подачи. Оно обычно варьируется в пределах 0,1-2,5 МПа, но может достигать и 10 МПа.

Данный способ особенно эффективен при обработке материалов с высокой теплопроводностью или при работе с большими скоростями резания, так как обеспечивается быстрое охлаждение. Он применяется в ходе наружной токарной обработки, при глубоком сверлении и протяжке.

При подаче СОЖ высоконапорной струей выделяют следующие недостатки:

• Сложности с управлением направления струи СОЖ для точной подачи на режущую кромку инструмента
• Необходимость регулярной и тщательной очистки СОЖ для предотвращения забивания сопла
• Обязательная установка специальной насосной станции
• Высокий уровень разбрызгивания жидкости

Метод распыления СОЖ

Распыление смазочно-охлаждающих жидкостей – метод, при котором жидкость подается в виде мелкодисперсного аэрозоля. Это достигается за счет использования специального оборудования – распылителей, которые разбивают жидкость на микроскопические капли.

Данный метод обладает несколькими преимуществами. Во-первых, он обеспечивает равномерное распределение СОЖ на обрабатываемой поверхности, что способствует более эффективному охлаждению и смазке. Во-вторых, благодаря малому размеру капель, СОЖ быстрее испаряется, усиливая охлаждающий эффект. Способ подходит для работы с агрегатными станками, автоматическими линиями и ЧПУ.

Однако, есть и недостатки: распыление жирного СОЖ может быстро заполнить рабочее пространство масляными парами, что требует регулярного проветривания помещения.

Импульсивный способ подачи СОЖ

Импульсивный способ представляет собой современный метод, при котором СОЖ подается к зоне резания небольшими порциями или "импульсами". Частота подачи обычно составляет 10-13 Гц.

Однако этот способ требует более сложного оборудования и процесса настройки, включая определение оптимального размера и частоты импульсов для конкретного процесса обработки.

Подача СОЖ по каналам, находящимся в режущем инструменте

Подача смазочно-охлаждающих жидкостей по каналам, находящимся в режущем инструменте, представляет собой продвинутый и высокотехнологичный метод, который обеспечивает прямую подачу СОЖ к зоне резания.

Он нашел широкое применение при обработке глубоких отверстий с использованием спиральных, ружейных и кольцевых сверл, метчиков и протяжек. Для подвода СОЖ к вращающимся инструментам, оснащенным внутренними каналами, используются специализированные патроны и маслоприемники.

Выбор способа подачи СОЖ

Выбор способа подачи смазочно-охлаждающих жидкостей зависит от ряда параметров и может существенно влиять на качество обработки и срок службы оборудования. Рассмотрим несколько

Ключевых факторы, которые следует учитывать при выборе метода подачи СОЖ:

• Тип обрабатываемого материала: Некоторые материалы могут требовать более интенсивной подачи СОЖ для эффективной обработки, в то время как другие материалы могут быть обработаны с минимальной или даже без подачи СОЖ.
• Сложность обрабатываемой детали: Для обработки деталей сложной конфигурации или глубоких отверстий может потребоваться специализированный метод подачи СОЖ, например, подача по каналам, находящимся в режущем инструменте.
• Скорость и глубина резания: При большой скорости и глубине резания обычно требуется более интенсивная подача СОЖ для эффективного охлаждения и смазки.

Выбор способа подачи СОЖ является важной задачей, которая требует тщательного анализа и учета множества параметров. Важно подойти к этому вопросу обоснованно, чтобы обеспечить оптимальные условия обработки и эффективное использование ресурсов.
